단양 스틸하우스 2층 발코니 트러스제작 - Soguri Steel House Project 2009

스틸하우스 2009/08/18 23:15

[사진]단양 스틸하우스 2층 발코니 트러스제작

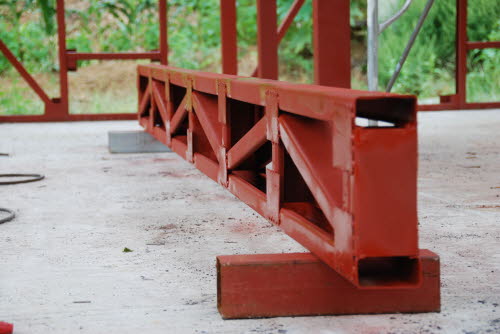

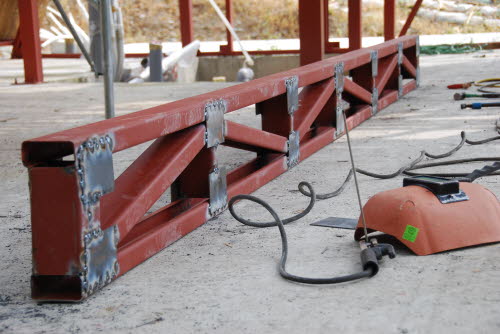

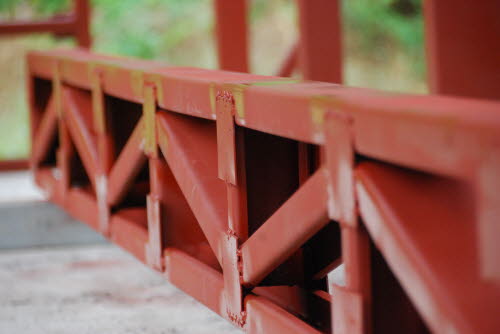

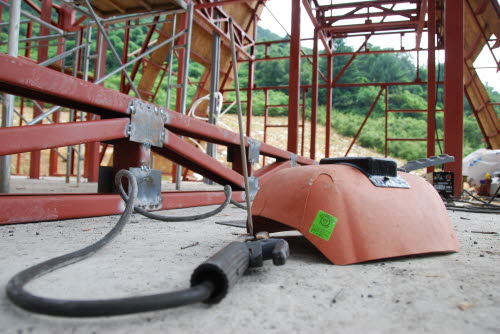

길이 5M짜리 워런트러스를 추가 제작 했다. 이번에 제작한 워런트러스 (warren truss)의 정확한 길이는 4,895mm로 제작 되었다. 실제 치수보다 5mm 작게 제작한 것은 길면 안들어 가기 때문이기도 하지만, 기존 골조에 좌우측에 붙어 있는 2mm 두께의 빠찌의 두께까지 고려해서 4mm를 작게하고 1mm는 보너스로 잘라 버렸기 때문이기도 하다^^. 나무골조는 크면 자르면 되지만 형강골조 특히 트러스(TRUSS)는 커서 안들어가면 조립이 불가능 하다. 작으면 그래도 방법이 있지만 크면 해결책이 더욱 복잡해 지기 때문에 치수의 측정과 제작에 있어서 주의가 필요하다. 특히 철은 전기용접시 열팽창으로 인하여 늘어나기도 하지만 나중에 줄어 들기도 한다. 그 것은 모든 건축재가 가지고 있는 물적특성으로 인하여 발생하는 문제이기도 하다. 현장 경험이 많은 건축기술자들은 그런 건축재의 재료적 특성을 고려하여 구조물을 만들거나 시공 한다. 그런 것을 잘 하는 건축기술자들을 누구나 인정하는 건축현장의 장인이라 부른다.
